简述大型电子地磅综合防雷技术措施
时间:2020/3/2 15:52:46 点击次数:744

简述大型电子地磅综合防雷技术措施

    大型电子地磅在工厂、矿山大型计量场合、高速公路车辆超载计量复合工作中的应用越来越普遍,然而,由于其系统采用的压力传感器、信号放大器、工控计算机抗过电压能力差,工作原理也鲜为人知,因而在雷雨季节时常出现雷击事故。文章介绍在大型电子地磅方面的一些雷电防护实践经验。

1前言

随着微电子技术和国民经济的迅速发展,大型电子地磅在大型计量场所得到愈来愈多的应用(如工厂大型进出货物计量、高速公路车辆超载计量检查、电厂汽车进煤计量等),已经完全取代传统的机械式地磅秤。然而,在大型电子地磅的使用中发现,尽管其相对于机械式地磅秤计量准确、机械故障少,但出现电气故障后将使整个系统瘫痪。

大型电子地磅是以一个微处理器为核心的单片机,抗过电压、过电流能力差,大型电子地磅压力传感器部分又在室外,因而时常遭受雷电感应电磁脉冲的危害,造成系统瘫痪。如20067,荔波县某煤矿大型电子地磅遭受雷击,直接经济损失就达5万元人民币;20063月贵阳某大型企业大型电子地磅遭受雷击,当时直接经济损失即达7万元人民币。目前,多数人对于大型电子地磅的工作原理还比较生疏,本文简要介绍电子地磅衡器系统的同时,对系统的雷电防护必要措施作一些技术说明。

2大型电子地磅结构简介

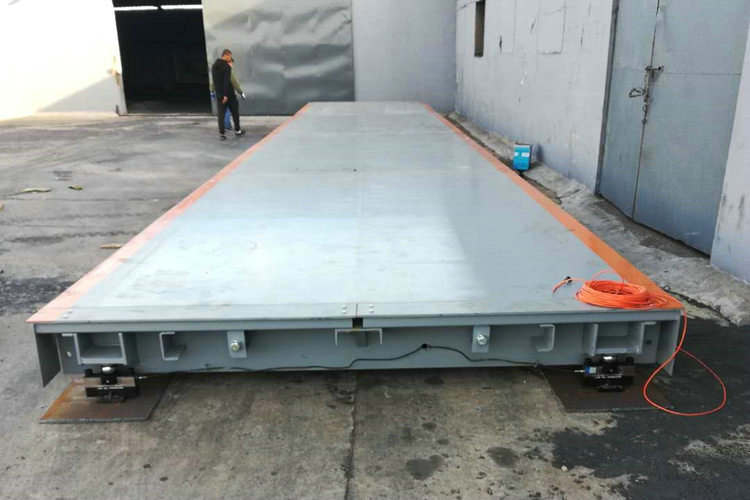

大型电子地磅系统主要由桥秤板面、称重压力传感器、前端信号放大器、称重数据处理器、重量显示器、打印设备等组成。其中称重压力传感器、前端信号放大器在室外桥秤下,称重数据处理器、重量显示器、打印设备在室内。工作原理是:系统接通220V交流工作电源后,电子地磅衡器系统清零,称重数据处理器送出励磁信号通过前端放大处理到压力传感器,当车载货物经过或停在桥秤上时,压力传感器送出毫安级的模拟信号回前端放大器,信号放大后再送回室内称重数据处理器处理换算成相应重量显示,需要打印时,通过打印机输出。大型电子地磅使用220V50Hz交流市电,信号处理部分弱电设备的工作电压一般在518V,工作电流多为毫安级;两根励磁信号线、两条反馈信号线、两条测量信号线共6根数据信号线。根据厂家设备要求,系统接地电阻应<4Ω。

3大型电子地磅遭受雷击原因分析

3.1地电位反击

地电位不平衡造成地电位反击的事例占多数。在调查的所有大型电子地磅使用单位中,无一家按照GB50057-94(2000)《建筑物防雷设计规范》或GB50343-2004《建筑物电子信息系统防雷技术规范》相关规定,采用联合接地或暂态联合接地,仅仅将前端放大器和桥秤支架接地,也未与建筑物防雷地连接,两者相距最远均<10m,存在建设之初就埋下雷击事故隐患。

3.2球型闪电球型闪电的直接雷很难预以防护,它是一种带有大量电荷等离子体,触及物体时通过瞬间的放电将电器设备烧毁,通过安装避雷针和布设避雷带也很难消除其危害。尽管球型闪电的形成的几率很低,造成的雷击事故相对较少,但在调查过程中也发现过球型闪电接触称重桥秤后将电子衡器系统击坏报废的情况。

3.3电源线路、信号线路雷电波侵入所有大型电子地磅使用单位的220V电源线路、信号线路都未安装相应的电涌保护器,也未做线路(特别是信号线路)屏蔽处理,经调查:几乎所有的使用单位的电子衡器系统均遭受过雷击事故。

3.4接地隐患

由于大型电子地磅组成比较简单,而且设备基本在室内,即使称重桥秤在室外,也有遮雨金属棚防雨,因此,几乎所有使用单位只是根据设备说明做个简单接地处理,而且都未做接地测试。经过检查,大型电子地磅普遍存在着接地电阻偏大(最大达27Ω)、接地导线面积偏小(多数采用215mm2单芯铜线)、未进行有效等电位连接处理等一系列不安全隐患。

4雷电防护技术标准

正确参照技术标准相关规定是有效设计防雷措施的前提,按照大型电子地磅工作原理和设备性质,该系统基本属于建筑物内电子信息系统特点,大型电子地磅系统雷电防护主要应参照GB50057-94(2000)《建筑物防雷设计规范》、GB50343-2004《建筑物电子信息系统防雷技术规范》外,还应遵守下列标准图集:99(03)D5011《建筑物防雷设施安装》、02D5012《等电位连接安装》、03D5014《接地装置安装》,按照图集要求施工。

5大型电子地磅防雷措施

由于大型电子地磅电子系统基本处于室内,除在直接雷击防护措施符合要求的场合外,一般情况下可以不考虑直接雷击防护。因此主要考虑设计、完善弱电系统防雷措施———电涌保护、等电位连接、接地处理。电涌保护器(SPD)的正确使用和安装,是整个防雷系统中的重要环节,电子衡器系统防雷击保护中的SPD使用,应主要从两个方面来考虑,一是控制室内的保护,应从供电系统保护和由传感装置传输的信号以及与外部连接的传输信号和监控信号等方面综合加以考虑。

5.1电源线路对供电系统而言应采取三级防护,第一级以采用开关式SPD以进行大电流泄放为宜,通流容量≥80KA;第二级采用限压型SPD进行泄放,通流容量≥80KA;第三级推荐使用串联式电涌保护器(SPD)。安装位置和方法的正确与否直接关系到电涌保护器的泄放效果,因此,第一级与第二级的安装距离应在10m以上,后两级的安装距离应<5m。其它与外部相连的信号通讯传输线路均应加装专用SPD

5.2信号线路

首先用金属管或金属线槽进行屏蔽处理,其次,电子部件传感器加装专用SPD保护装置,方能起到良好的效果。由于大型电子地磅弱电设备的工作电压只有512V,工作电流也多为毫安级的,选型和安装必须仔细进行现场考察,信号线路电涌保护器目前仅有国外PH0ENIX0B0两家,而且价格较高,国内也仅有一两家生产,安装时一定注意连接可靠,否则可能影响保护效果。

5.3等电位连接

室内部分:由于大型电子地磅电子系统设备较少且集中,与室外信号连接仅六根信号线,故采用S型等电位连接方式,等电位连接端子采用50×5×300扁铜,信号地、保护地、信号线路屏蔽钢管接地均采用≥6mm2多芯铜线与等电位连接端子相联,接地引入线采用≥16mm2多芯铜线与接地装置相联。室外部分:主要在桥秤地点,采用50×5×300扁铜做等电位连接端子,桥秤钢板、前端放大器外壳、信号SPD、压力传感器信号地、信号线路屏蔽钢管接地均采用≥6mm2多芯铜线与等电位连接端子相联,并对地磅本身进行多点(不少于4)均衡接地,接地引入线采用≥16mm2多芯铜线与接地装置相联(2)

5.4接地

对于大型电子地磅电子系统,应采用联合接地方式:建筑物防雷地、室内等电位连接接地、室外等电位连接接地共用接地装置,室外部分距离室内部分接地装置较远时,可利用信号线路金属屏蔽管做连接导体,达到联合接地效果。根据GB50343-2004《建筑物电子信息系统防雷技术规范》、GB/T2887-2000《电子计算机场地通用规范》,系统联合接地接地电阻应<4Ω。

6结束语

大型电子地磅电子系统基本不考虑直接雷击危害,但由于系统本身信号比较微弱,接口及其芯片抗冲击能力非常差,设计、现场安装人员需要较为专业的技术人员才能进行,加之大型电子地磅信号部分避雷器需要特殊定做生产,所以一直是个防雷难点。但只要不断丰富自己的知识,努力提高技术水平,充分了解保护对象的工作原理、结构,按照雷电防护的基本原理,就能采取合理的措施,有效的减小雷电灾害损失。

以上是简述大型电子地磅综合防雷技术措施的详细说明,望采纳!
