反应釜称重模块系统的详细分析
时间:2022/10/26 9:55:45 点击次数:3720

反应釜称重模块系统的详细分析

反应釜称重模块系统在一些特殊的场合或是一些特殊的设备或物体要对其进行精准称重时,如果用一般的衡器(如:电子地磅、吊钩秤、叉车秤等)很难实现,对于这种情况给出了一种非常简便的称重解决方案,那就是称重模块系统。

反应釜称重模块系统量程规格:

称重范围:1吨、2吨、3吨、5吨、10吨、15吨、20吨、30吨、50吨、100吨。

可读精度:0.2kg0.5kg1kg2kg5kg10kg20kg

可实现功能:精准称重、自动控制、检重报警、PLC连接等。

反应釜称重模块系统产品概述:

1、所需配件:

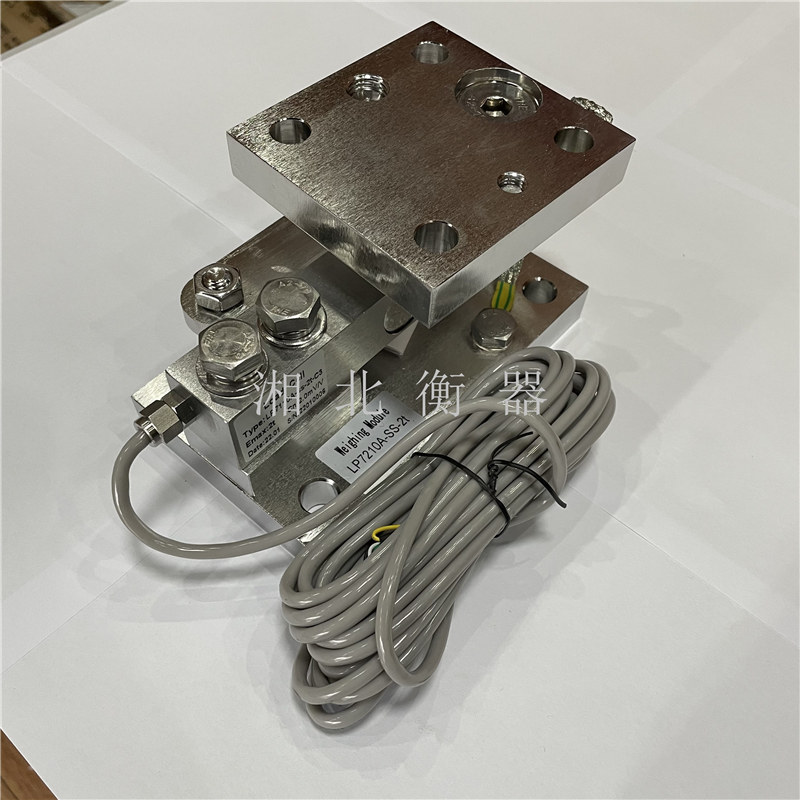

称重模块3只或4只、显示仪表1个、五孔接线盒1个、连接线若干米(根据实际情况而定)

2、称重的实现:

3只或4只称重模块固定在料罐的三个或四个支撑脚下,然后把4只称重模块的信号线(五芯线)按照正确的排列线序连接到不锈钢接线盒里,再从接线盒里引一条主信号线出来连接到显示仪表的传感器接口上,这样就可以正常称重了。

3、控制阀门开关的实现:

在上述工作结束的情况下,从显示仪表的控制接口接一条信号线(三芯线)出来,连接到进料或放料控制阀门的电机上,就可以实现阀门的开关控制了,线的长度根据实际情况而定。

例如:在反应釜称重模块显示仪表上设定一个重量值为500kg,设定完成后开始进料,当进料重量达到500kg时,显示仪表会自动给出一个继电信号或4-20毫安模拟量信号,通过控制接口的信号线传送到控制阀门的电机上,然后进料阀门自动关闭。

以上是反应釜称重模块系统的详细分析的详细说明!

如果您有任何问题,请跟我们联系!
