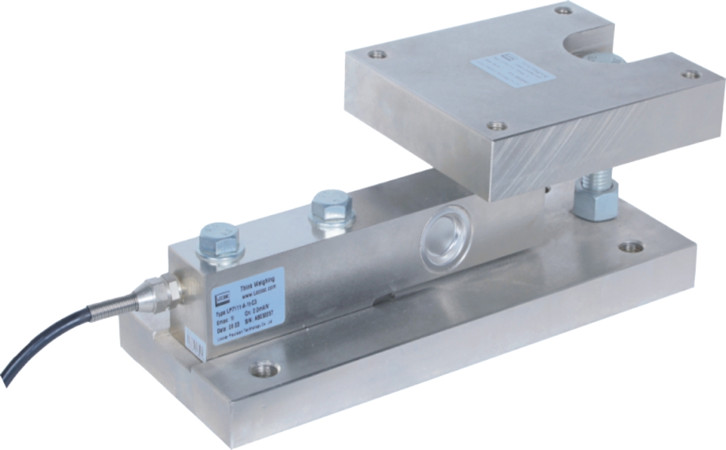

称重模块安装步骤介绍：

1. 将各模块置于秤体各支点，必须确保支撑螺栓上的螺母已将顶板锁紧，然后慢慢放下秤

体。

2. 确保各模块顶板已稳妥支撑住秤体，而且各模块顶板的水平度均在60.8mm以内，如果

水平度超差，需加垫片调整。

3. 用螺栓将顶板固定在秤体上，也可将顶板焊接在秤体上，焊角*5mm。

4. 在秤体安装基础上打好相应的模块安装孔。将模块底板紧固在基础上。调整每个底板的

水平度在61.6mm以内，*有模块底板必须在同*水平面上，误差不可超过63mm。

5. 顶板、底板全部安装好后，慢慢松开二个支撑螺栓上部的螺母，小心地放下顶板，使负

荷加在传感器上。

6. 待*有顶板都放下后，检查支撑螺栓头部和顶板沉孔，确保二者之间有足够的间隙。见

图。

7. 将接线盒安装在传感器电缆可方便联接的地方，不可将接线盒装在秤体上。

8. 将传感器电缆按电缆色标正确接入接线盒中。

9. 将显示仪表的电缆也接入接线盒中。

10. 检查安装，确保各部分可正常工作。
