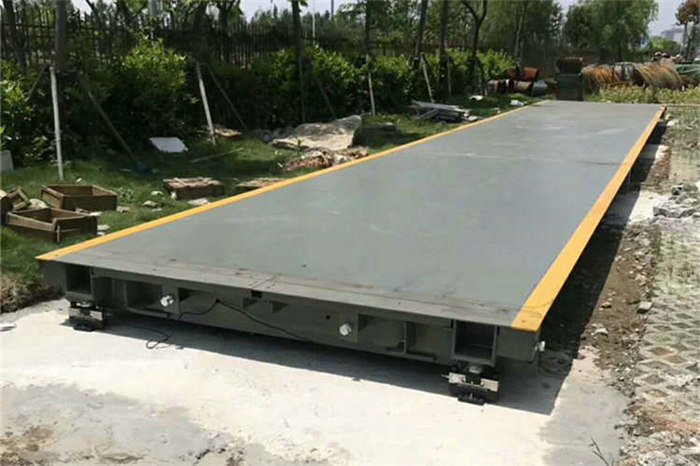

以下是 车间生产电子汽车衡（电子地磅）的全过程分析，涵盖从原材料到成品的完整工艺流程、关键质量控制点及生产管理要点，符合 OIML R76（非自动衡器国际建议）和 GB/T 7723-2017（固定式电子衡器国家标准）要求：

一、生产流程概述

graph LR

A[原材料采购] --> B[结构件加工]

B --> C[称重传感器组装]

C --> D[焊接与防腐处理]

D --> E[仪表与电气系统集成]

E --> F[整机调试与标定]

F --> G[出厂检验]

G --> H[包装发货]

二、分阶段详细流程

1. 原材料采购与检验

- 钢材：Q235B或Q345B钢板（台面主材），需检测抗拉强度（≥375MPa）和尺寸公差（±1mm/m）。

- 称重传感器：选用C3级及以上（如HBM、Zemic品牌），检查IP68防护等级和温度补偿范围（-10℃~+40℃）。

- 仪表与电气元件：符合EMC抗干扰标准（EN 61326），具备法定计量器具许可证（CMC标志）。

2. 结构件加工

- 下料：激光/等离子切割机加工台面板，对角线误差≤3mm。

- 折弯：折弯机成型U型梁（加强筋），角度公差±0.5°。

- 钻孔：定位传感器安装孔，孔距偏差≤±0.2mm。

3. 称重传感器组装

- 安装方式：

  - 数字式电子汽车衡：直接安装传感器并预紧螺栓（扭矩值按厂家规范）。

  - 模拟式电子汽车衡：需并联接线并调整阻抗匹配（±0.1Ω）。

- 限位装置：调整横向/纵向间隙（2~3mm），防止过载冲击。

4. 焊接与防腐处理

- 焊接工艺：

  - CO₂气体保护焊（焊缝等级Ⅱ级），100%探伤检测（UT/MT）。

  - 消除应力：振动时效或退火处理（减少变形）。

- 防腐涂层：

  - 喷砂除锈（Sa2.5级）→ 环氧富锌底漆（80μm）→ 聚氨酯面漆（100μm）。

  - 盐雾试验≥1000小时（ASTM B117）。

5. 仪表与电气系统集成

- 接线规范：

  - 传感器采用屏蔽电缆（RVVP 4×1.5mm²），线缆穿镀锌管防护。

  - 接地电阻≤4Ω（GB/T 2887-2011）。

- 仪表功能测试：

  - 零点漂移（≤0.5e）、偏载误差（≤1.0e）、重复性（≤0.3e）。

6. 整机调试与标定

- 调试步骤：

  1. 空载零点校准（10次稳定取平均值）。

  2. 砝码标定（20%Max、50%Max、100%Max三级加载，使用M1级砝码）。

  3. 动态测试（模拟车辆往复碾压，检查示值回差≤1.0e）。

- 软件配置：

 - 设置分度值（e=d，通常10kg/20kg）、超载报警阈值（110%Max）。

7. 出厂检验

- 必检项目：

  | 项目                | 标准要求              | 检测方法               |

  |---------------------|-----------------------|------------------------|

  | 静态示值误差        | ≤±0.5e               | 标准砝码加载           |

  | 偏载误差            | ≤1.0e（各角差一致）  | 1/10Max砝码分区测试    |

  | 防水性能            | IP68（传感器部分）    | 水深1m浸泡30分钟       |

8. 包装与发货

- 包装方案：

  - 台面：木质托盘+防锈膜+钢带固定（符合ISTA 3A运输测试）。

  - 仪表：防静电袋+泡沫箱单独包装。

- 随箱文件：

  - 合格证、计量检定证书（第三方）、使用说明书（含CE/ISO认证编号）。

三、关键质量控制点（CP）

1. 传感器一致性：同一电子汽车衡的传感器输出灵敏度偏差≤0.05%FS。

2. 台面平整度：≤1/1000（用激光水准仪检测）。

3. 防雷击设计：电源线加装TVS二极管（耐压6kV）。

四、生产效率优化

- 模块化设计：分段式台面（如3节×3m）减少运输成本。

- 自动化升级：引入机器人焊接工作站（提升焊缝合格率至99.5%）。

- 精益生产：VSM分析减少物料等待时间（目标：72小时/台）。

五、常见问题与对策

- 问题1：动态称重跳数

  原因：传感器频率响应不足或地基下沉。

  对策：改用200Hz采样率的数字传感器，加固混凝土基础（C30，厚度≥300mm）。

- 问题2：冬季显示屏冻裂

  原因：仪表未做低温适应设计。

  对策：选用-30℃~+70℃宽温型LCD屏（如Optrex品牌）。

六、行业趋势

- 智能化：接入物联网平台（4G/5G），实现远程诊断与数据追溯。

- 轻量化：采用蜂窝铝复合台面（减重40%，寿命≥15年）。

通过上述流程控制，可确保电子汽车衡的计量精度（Ⅲ级）、耐久性（≥10年）及合规性，满足物流、矿山、港口等场景需求。

流动治超便携式地磅操作使用指南

以下是 流动治超便携式地磅操作使用指南，涵盖设备安装、标定、称重流程、数据管理及维护要点，符合 JT/T 907-2014（便携式轴重仪技术要求）和 GB/T 21296-2020（动态公路车辆自动衡器）标准：

一、设备组成与参数

| 组件          | 规格要求                          |

|--------------------|---------------------------------------|

| 称重台面          | 铝合金/复合材料，单块尺寸1.0×0.8m（承重≤30吨/轴） |

| 传感器            | 动态应变式，精度等级Ⅲ级（误差≤±2.5%FS）        |

| 仪表              | 防眩LCD屏，IP65防护，支持蓝牙/4G数据传输        |

| 引坡              | 橡胶坡道（倾斜角≤15°），带防滑纹路              |

二、操作流程

1. 现场准备

- 场地选择：

  - 平整硬质路面（沥青/混凝土），坡度≤1%

  - 避开排水井盖、减速带等干扰源

- 设备检查：

  - 称重台面无变形，传感器线缆无破损

  - 仪表电量≥80%（连续工作≥8小时）

2. 快速安装

A[展开称重台] --> B[对齐台面间隙（≤5mm）]

B --> C[连接传感器线缆至仪表]

C --> D[放置引坡（与台面无缝衔接）]

D --> E[开机自检（显示"0.0"）]

3. 动态标定（首次使用或更换场地）

- 标定步骤：

  1. 用已知重量车辆（如5吨标定车）以5km/h匀速通过

  2. 仪表输入实际重量，自动计算修正系数

  3. 重复3次，误差≤±1%即合格

4. 车辆称重

- 标准流程：

  - 引导车辆 单轴匀速（3-5km/h） 通过台面

  - 确保轮胎完全覆盖台面（避免侧向偏移）

  - 仪表自动记录轴重、总重及超限比例

- 数据抓拍（可选）：

  - 通过外接摄像头同步保存车牌、轴型照片

三、数据管理

| 功能          | 操作说明                          |

|--------------------|---------------------------------------|

| 实时显示           | 动态刷新轴重、车速（精度±0.5km/h）       |

| 超限报警           | 总重或轴重超限时蜂鸣器+红灯警示           |

| 数据导出           | 支持USB/蓝牙导出EXCEL（含时间戳、地点）    |

| 云平台对接         | 通过4G上传至治超系统（需预装SIM卡）        |

四、安全与维护

1. 注意事项

- 严禁：

  - 车辆在台面急刹或转向（冲击力易损坏传感器）

  - 超载使用（单轴＞30吨可能造成永久变形）

- 环境限制：

  - 工作温度：-20℃~+60℃（低温需预热10分钟）

  - 雨雪天使用后需彻底干燥接头

2. 日常维护

- 清洁：

  - 每日用软布擦拭台面，禁止高压水枪直冲传感器

- 校准周期：

  - 每30天或2000次称重后需重新标定

- 存储要求：

  - 台面叠放时垫缓冲泡沫，存放于干燥通风处

五、故障处理

| 故障现象        | 可能原因              | 解决方法              |

|---------------------|--------------------------|--------------------------|

| 仪表不显示          | 电池耗尽/线缆松动         | 充电/重新插拔接口         |

| 数据漂移            | 地面振动干扰              | 移至稳固地面，重启设备     |

| 单侧无读数          | 传感器进水或损坏          | 用万用表检测阻抗（正常350Ω±1%） |

六、执法应用技巧

1. 逃逸车辆取证：

   - 快速截屏保存最后一帧称重数据（即使车辆已驶离）

2. 超限争议处理：

   - 打印带二维码的称重单（可通过政务平台验真）

3. 流动布控：

   - 与无人机联动，实时监控绕行车辆

附件

- [点击下载] 便携式地磅操作视频教程

- 省级计量院检定联系方式（强制检定周期：1年）

通过规范操作，可确保称重数据具备法律效力（符合《道路交通安全法》第92条），有效支撑公路治超执法。

以上是车间生产电子汽车衡全过程分析的详细说明！
