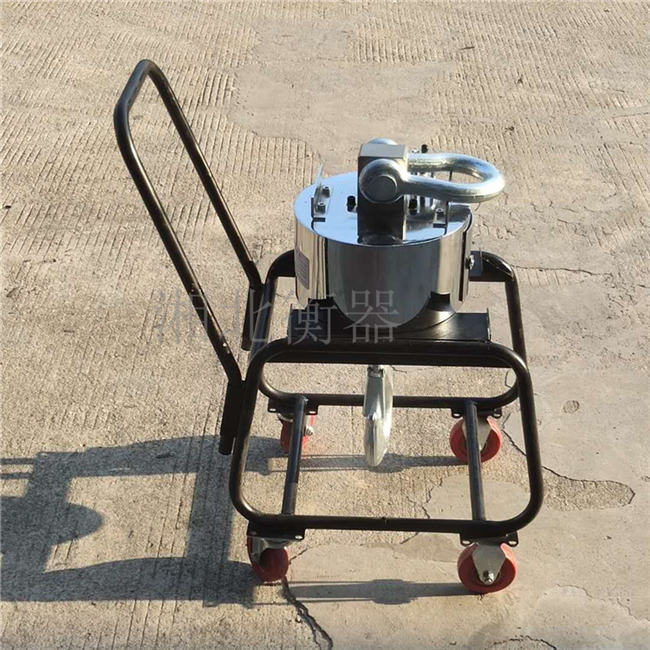

本人需要购买*台10吨电子吊钩秤 介绍:
*、吊秤简介
电子吊秤主要由传感器、秤架、称重显示器三大全体组成,秤架是将传动带上物品的分量传送给称重传感器的荷重接受和传送安装,也是物品称量进程中度转换环节。
二、工作原理:
电子吊秤的工作原理以电子元件--称重传感器,放大电路,AD转换电路,单片机电路,显示电路,键盘电路,通讯接口电路,稳压电源电路等电路组成。
三、工作流程说明:
当载荷通过吊钩作用于传感器时,使传感器的弹性体发生微小的变化,从而使附着在弹性体上的电阻应变计的阻值发生变化,改变电桥的平衡。使输出电压发生变化,变化的电压信号通过A/D转换器转换成数字信号,该数字信号经采集器,无线发送器(或有线电缆)传送到二次仪表里。二次仪表将获得的信号进行数据标定处理,将相应的重量值送到显示屏显示,还可有打印机打印,必要时可传输到计算机管理系统。
10吨电子吊钩秤基本参数:
额定参数(T)
|
显示分度值(Kg)
|
检定分度值(Kg)
|
1
|
0.5
|
0.5
|
2
|
1
|
1
|
3
|
1
|
2
|
5
|
1
|
2
|
10
|
1
|
5
|
15
|
1
|
10
|
20
|
1
|
10
|
30
|
1
|
10
|
50
|
1
|
20
|
本人需要购买*台10吨电子吊钩秤 说明:
吊秤台故障分析
1.限位装置:限位装置有横向限位装置和纵向限位装置两种。检查限位装置的限位间隙是否正常,*般应调整在(2~3)mm。
2.接线盒:*先检查接线盒有无水气侵入,如有水气用酒*擦洗,然后用电吹风吹干,其次用万用表测量屏蔽线与其他各线和秤台的电阻,有无泄露和短路。
3.传感器:查找传感器故障如下:
在接线盒内用万用表检查正激励和负激励间电阻值(在接线盒内通向仪表的信号电缆接线柱上测),其阻值大约为400Ω/传感器数。用万用表测量总输出端的正输出和负输出之间电阻,其阻值大约为2500Ω。如果发现阻值不对,按下*步继续查找。
逐次断开传感器,用上述方法,测量正负激励端或正负输出端间的阻*值,查出损坏的传感器。如果这步查找没问题,则按下步继续查找。
将砝码依次放在秤台各个偏载点上,如果发现哪个偏载点上的示值不正确,再将砝码放在这个偏载点上重测。查出已损坏的传感器,或者脱开某传感器的输入端,在不通电的情况下测电阻值,应在350Ω左右。
