接地系统的连接方式可采用辐射式、环形式或方格矩阵式等各种形式,将工作接地、安全保护接地和防雷接地组成一个联合接地系统。

200吨电子地磅若具有一个良好的接地系统,则能有效防止感应雷击和直接雷击对200吨电子地磅造成的损坏;同时可以抑制或消除因设备间产生的电耦合干扰、静电干扰等各种电磁干扰;在220V以上的电源火线意外搭在秤台、电源漏电以及利用秤台作为地线进行电焊时,能有效保护操作人员及200吨电子地磅的安全。

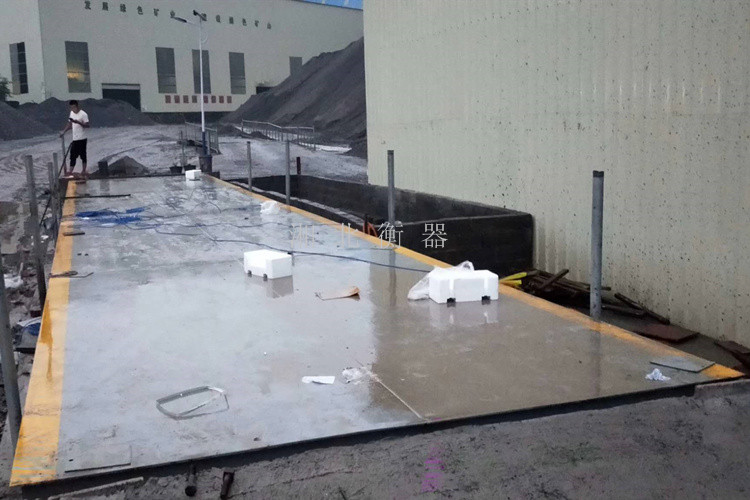

1200吨电子地磅接地系统

1. 工作接地。这种接地系统是把电源的地线与大地直接连接,接地电阻应小于4Ω。

(2)安全保护接地。为了屏蔽外界干扰、漏电及电火花等,称重仪表外壳、接线盒、电源稳压器外壳等都需要接地屏蔽。该系统即为安全保护接地,接地电阻应小于4Ω。

(3)防雷接地。防直接雷和感应雷的防雷装置(如避雷带、接闪器等),地线通过地网连接在一起组成一个联合接地网,与大地直接连通,接地电阻应小于4Ω。

2接地系统连接方式

接地系统的连接方式可采用辐射式、环形式或方格矩阵式等各种形式,将工作接地、安全保护接地和防雷接地组成一个联合接地系统。

2.1200吨电子地磅基础接地网由基础内的主钢筋网、各种地桩和一个接地体共同组成,相互之间焊接连通,形成方格矩阵形接地网。接地焊接长度为:对扁钢要求为其宽度的2倍,对圆钢要求为其直径的10倍。对裸露在基础外面的焊点部分要进行防腐处理。接地体有垂直接地体和水平接地体两种,宜采用垂直接地体。接地体可用热镀锌的角钢、扁钢、钢管。使用Φ50mm、壁厚不小于3.5mm钢管或规格不小于50mm×50mm×5mm的角钢,埋在地下(2.5～3.5)m深的坑中,钢管或角钢上端距地面距离应不小于700mm,然后用长度不小于700mm、规格不小于40mm×4mm的镀锌扁钢或截面积不小于95mm2的多股铜导线与接地体焊接连通,扁钢或铜导线露出地面50mm。接地线应采用截面积不小于35mm2,且尽量短的多股铜导线与露出地面的扁钢或铜导线有效连通。应保证接地电阻小于4Ω。接地电阻由接地体本身的电阻、接地体与土壤接触部分的接触电阻、电流流经接地体流入土壤后散流时的电阻三部分组成。若测量接地电阻大于4Ω,则应在接地体周围加入适量的降阻材料,降低土壤电阻率,确保接地电阻小于4Ω。200吨电子地磅的整个秤体要与接地体有效连通。每个称重传感器应保证有效接地,接地线上端与传感器上方的秤体相连,下端与传感器边上的地桩相连。接线盒必须做保护接地,接线盒地线必须与秤体有效连通。称重仪表总线内的金属网屏蔽线要有效接地,保证与秤体相连通。

2.2秤房接地网由秤房地基的封闭环形接地装置和秤房横竖梁内两根以上主钢筋共同组成,将秤房内的地桩与秤房接地网焊接连通。秤房接地体与200吨电子地磅基础接地体二者之间距离应不小于5m;在同一个地网中,两个地线之间距离应不小于3m。秤房内电源必须保证有地线,使用三相插头,同时在电源线路中加设电源避雷器、漏电保护器和空气开关,起到安全保护作用。称重仪表外壳必须与接地桩有效连通,有利于抑制或消除各种电磁干扰。

2.3防雷接地网由避雷带、接闪器、避雷器、避雷针等避雷装置与接地体呈辐射形或环形相互连通组成。接闪器采用雷电流引下线,材料采用40mm×4mm的镀锌扁钢或截面积不小于95mm2的多股铜导线,与接地体连通。

3结语

在200吨电子地磅使用中要定期对接地系统进行测试,以便及时发现因氧化、锈蚀等原因造成的各个连接点和接地线不导通、断开等现象,并及时维修更换,保证接地系统时刻处于良好状态。

上述是煤矿厂200吨电子地磅接地系统的研究的详细说明！
