100吨电子吊钩秤的设计与研发实验 说明：

一、引言

电子吊钩秤作为一种衡器已广泛应用于国民经济各个行业的称重计量，成为贸易结算、仓储管理、工序控制等场合的重要计量设备，对吊钩秤量程的需求也从几公斤到几十吨不等。近年来，由于吊钩秤在冶金、航运、铁路、大型装备制造等领域的应用日益普及，用户对大量程吊钩秤的需求日益增多。去年，应用户请求，我们为其设计定制了两台150t吊钩秤，交付使用后用户非常满意。

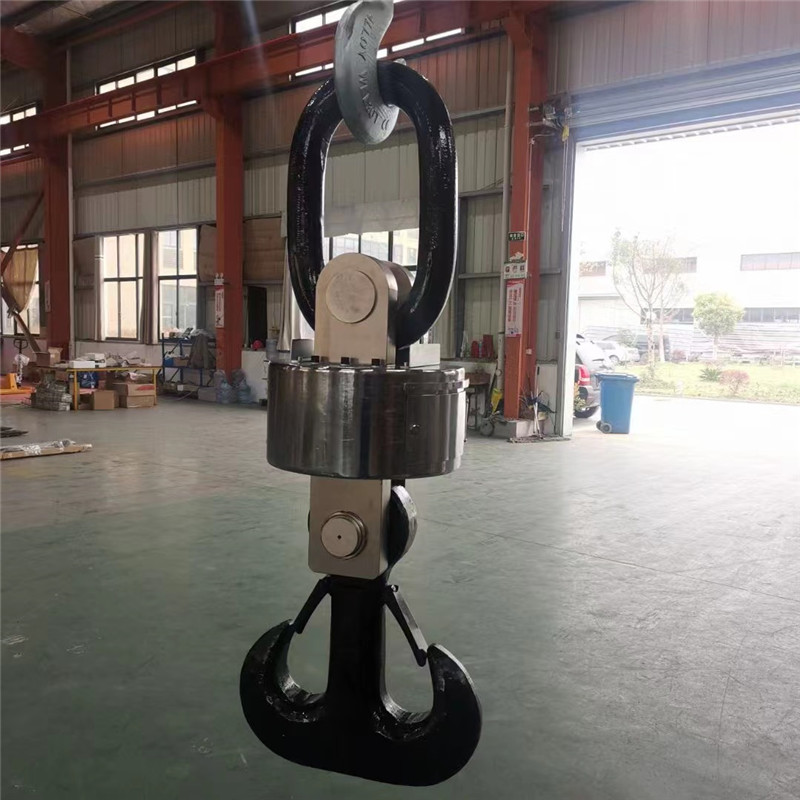

二、总体思路传统的电子吊秤结构（如图1所示）由单传感器和上下连接件以及钩环组成受力系统，30t以下量程是没有问题的。但随着量程增大，传感器和连接件的体积会很大，会造成以下两个问题：（1）吊钩秤的高度会增加，会占用更多的称重空间；（2）吊钩秤的自重会很重，会造成加工和使用的不方便。以一台50t吊钩秤为例，高度超过1.3m，自重超过260kg。如果用传统结构制造100t吊钩秤的话，预计高度将超过2m，自重将超过500kg，很难实现有效应用。因此，传统的电子吊秤最大规格一般只到50t。为了满足客户的需求，我们设计研发了双传感器结构（如图2所示）的吊钩秤，实现国内外首创。由于该项设计结构简单，自重轻（重量可比传统结构的吊钩秤减轻约三分之一），高度低，操作使用方便，得到用户好评。而该设计由于制造成本并不是太高，因此用户对售价也易于接受。

三、技术方案

双传感器电子吊钩秤是用两个平行对称的电阻应变式传感器通过上下两轴相连，上下两轴同时也作为承载器分别与承重设备和被称物连接（或通过钩、环连接），称重时，两个传感器分别受到接近于二分之一的拉力，并输出应变信号，两个传感器的信号之和经过模数转换、无线发射至仪表，经数据处理后显示精确重量。该方案的技术关键是要确保两个传感器的输出之和必须精确反映被称物的重量。与常规吊钩秤不同，由于两个传感器并不处于受力中轴线上，因此必然会更多的受到侧向力和偏载的影响，造成数据误差。我们通过以下两个方面来解决这个问题：

（1）对传感器进行抗偏载设计，并对每个传感器进行灵敏系数调整配对；

（2）对整个受力结构系统进行精心设计并在加工和安装调试中严格控制，最大限度的减少偏载影响。

四、传感器设计

两个平行对称的传感器是在传统的吊秤专用传感器基础上改进设计的，上下两部分由螺纹连接改为轴孔连接，中间部分保留原有结构。根据抗偏载要求、安全系数要求（按6倍设计）、秤体结构的安装要求等，经过有限元法分析计算，确定具体尺寸。

五、测试结果用本公司60t叠加式力标准机首先对额定负载为75t的单个传感器进行检测。

六、结束语

双传感器结构的100吨 电子吊钩秤研发成功后，我们先后为客户定制了150t、100t、80t等多种规格的吊钩秤，使用情况良好，获得用户好评，该项目还获得了中轻联科学技术进步三等奖。
