电子地上衡（电子地磅）是一种用于静态或动态称量车辆、货物重量的高精度称重设备，广泛应用于物流、矿山、港口、工厂等领域。其核心构造主要包括机械结构、称重传感器、仪表系统三大部分，并可根据应用场景进行定制化设计。
一、电子地上衡的核心构造
1. 机械结构部分
(1) 秤台（承载器）
材质：通常采用高强度合金钢（Q235/Q345）或不锈钢（食品、化工行业防腐蚀）。
结构类型：
模块化秤台：由多个独立模块拼接，便于运输和安装（适用于100吨以上大型地磅）。
整体式秤台：一体成型，稳定性高（适用于小吨位，如10~30吨）。
表面处理：防滑花纹钢板或环氧树脂涂层，增强耐磨性。
(2) 支撑结构
基础类型：
无基坑安装：直接放置于地面，适用于临时或移动称重。

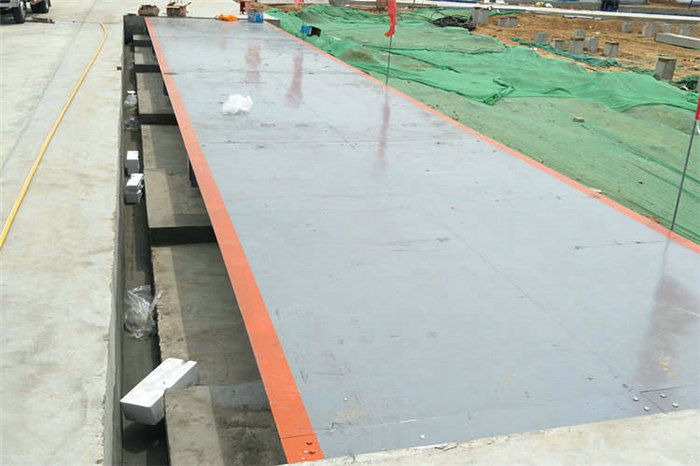

浅基坑安装：秤台与地面平齐，节省空间（需排水设计）。
深基坑安装：用于超高精度场合，减少风力影响。
限位装置：防止秤台移位（如横向限位螺栓+防撞柱）。
2. 称重传感器（核心部件）
(1) 传感器类型
类型    特点    适用场景
柱式传感器    抗冲击强，适合大吨位（50~200吨）    矿山、钢铁厂
桥式传感器    精度高（C3级），稳定性好    物流、贸易结算
悬臂梁传感器    结构紧凑，适合小地磅（<30吨）    仓库、小型货车称重
数字传感器    抗干扰强，可远程校准    智能地磅、无人值守系统
(2) 传感器布局
4~8个传感器并联，均匀分布在秤台下方（如100吨地磅常用8个12.5吨传感器）。
防雷设计：传感器信号线需屏蔽，并接入防雷接地系统（接地电阻≤4Ω）。
3. 仪表与数据处理系统
(1) 称重仪表
核心功能：
实时显示重量（分辨率通常1kg~20kg）。
支持动态/静态称重模式切换。
数据存储、打印、联网（RS232/485、以太网、4G）。
智能仪表（高端型号）：
自动温度补偿、故障自诊断、防作弊（如重量突变报警）。
(2) 数据管理扩展
无人值守系统：
搭配车牌识别+RFID自动记录车辆信息。
云端管理：数据上传至ERP或物流管理系统。
二、电子地上衡的主要应用场合
1. 物流与货运行业
应用：货车载重检测、运费计算。
要求：
动态称重（≤5km/h），精度±0.5%。
防作弊设计（如红外对射防压边作弊）。
2. 矿山与冶金行业
应用：矿石、煤炭、钢材称重。
要求：
抗冲击（秤台加厚至10~12mm）。
防尘防水（IP68传感器）。
3. 港口与集装箱运输
应用：集装箱重量核查（符合SOLAS公约）。
要求：
大尺寸秤台（如18m×3m称重集装箱卡车）。
高精度（±0.1%静态误差）。
4. 化工与食品行业
应用：液态罐车、食品原料称重。
要求：
不锈钢材质（防腐蚀）。
防爆设计（化工易燃环境）。
5. 垃圾处理与回收站
应用：垃圾车称重，按重量计费。
要求：
耐脏污（易清洁结构）。
数据自动上传市政系统。
三、电子地上衡的选型要点
参数    标准建议    备注
量程    实际需求×1.2~1.5倍    如常称80吨，选100吨地磅
精度    静态±0.1%，动态±0.5%    贸易结算需第三方检定
秤台尺寸    比车辆轴距长0.5~1m    如卡车轴距10m，选12m秤台
防护等级    传感器IP68，仪表IP65    潮湿环境必备
扩展功能    无人值守、云端管理    智能物流场景推荐
四、维护与故障排查
日常维护：
清理秤台杂物（尤其雨后泥沙）。
检查传感器阻抗（每月1次）。
电子地上衡常见故障：
仪表不归零 → 检查传感器是否受潮或秤台卡滞。
称重值漂移 → 重新标定或检查温度补偿。
总结
电子地上衡的核心在于高刚性秤台+高精度传感器+智能仪表，不同行业需针对性选型。正确使用和维护可确保10年以上的稳定运行，是物流、矿山、港口等领域不可或缺的称重设备。
