衡阳100吨混凝土结构电子汽车衡

型号:SCS

产品时间:2020/6/1 9:40:36

简要描述:

衡阳100吨混凝土结构电子汽车衡技术分析,衡阳100吨混凝土结构电子汽车衡详细说明

详细介绍

衡阳100吨混凝土结构电子汽车衡 介绍:

电子汽车衡秤台的定型

上述提到的秤台主梁型材的设计确定,可以通过手工计算的方法得到,也可以使用AutoCADMechanical软件更快地得到。主梁型材确定后,接下来须确定秤台的面板厚度。先根据罐车的大设计轴重设定一个面板的厚度,与已选好的主梁型材进行组合,将组建好的模型进行有限元分析,ANSYS是一款不错的三维仿真分析软件,可以模拟罐车轴载的变化范围及不同载荷对秤台的影响,用它提供的结构动力学分析类型来分析秤台的单位挠度、大应力值、承压及联接构件强度等指标,再用得出的结果比对初始设计目标要求,对不满足或超出指标参数的部分要进行修正。

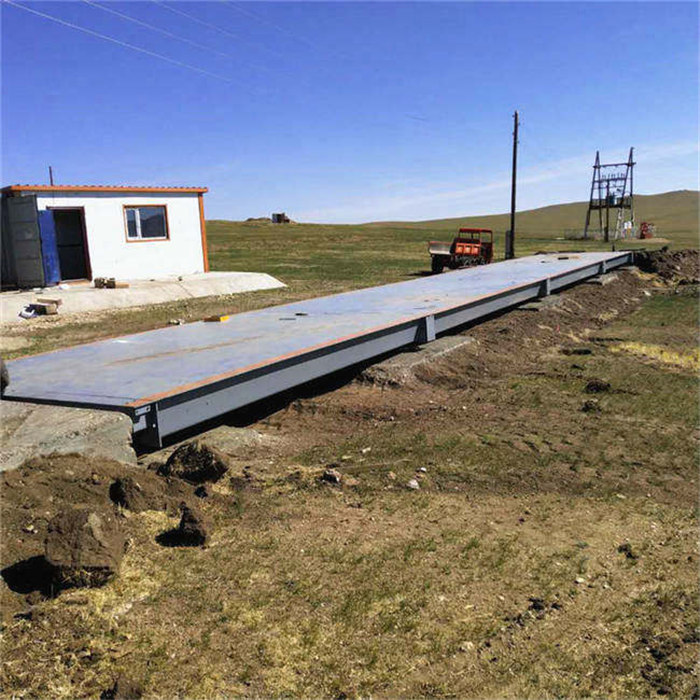

衡阳100吨混凝土结构电子汽车衡

随着各种加工方式的不断改进,制造设备的不断更新,设计理念的不断优化,现在优秀的汽车衡秤体已经非常成熟地引入了桥梁设计理论,其实这两者是有共性的,桥梁的作用也是承重,把秤台两端的传感器简化为桥墩,秤台也就成为了一个简易桥梁,桥墩中间的桥梁是由中空的U型钢混结构梁组成的一个正交各向异性结构平台,这种结构一般用于大跨度桥梁,其自身同时具备高负载和跨度重量轻的特点,同理,秤台结构的演化方向也是如此,在充分保证计量精度所要求的单位挠度前提下,尽量降低自身重量,确保秤台整体刚性和局部强度也就成为了各衡器制造商追逐的目标。但要兼顾这些并不容易,除了需要制造商配置特殊加工设备外,更需要制造商要有与之相匹配的设计能力。

【汽车衡规格】5吨/10吨/15吨/20吨/30吨/50吨/60吨/80吨/100吨/120吨/150吨/160吨/200吨。

【汽车衡尺寸】宽度系列:2米/2.2米/2.5米/3米/3.2米/3.4米

长度系列:3米/4米/5米/6米/7米/8米/9米/10米/12米/14米/16米/18米/20米/21米/22米/24米(非标尺寸可根据客户需求定制)

【汽车衡精度】5吨-30误差为5kg/30吨-80吨误差为10kg/80吨-120吨误差为20kg/120吨-150吨误差为50kg

【汽车衡选配件】1、可选配单面斜坡、引坡

2、可选配3寸、5寸、8寸大屏幕显示器

3、可选配松下,爱普生针式打印机

4、可选配称重软件,实现无人值守称重。

电子地磅基础施工时请参考我公司的基础图,一般的施工周期加上基础保养期,前后大概时间根据季节及天气因素都有关系。

称量:30t~200

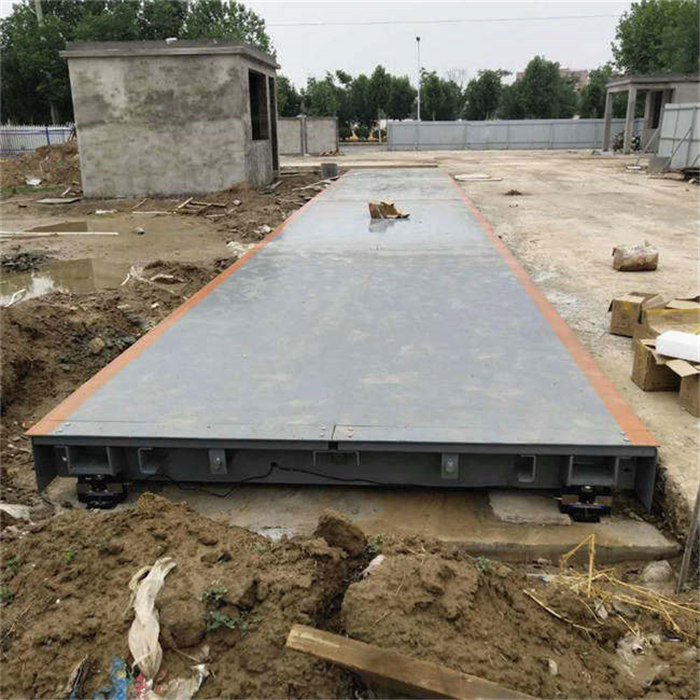

衡阳100吨混凝土结构电子汽车衡
